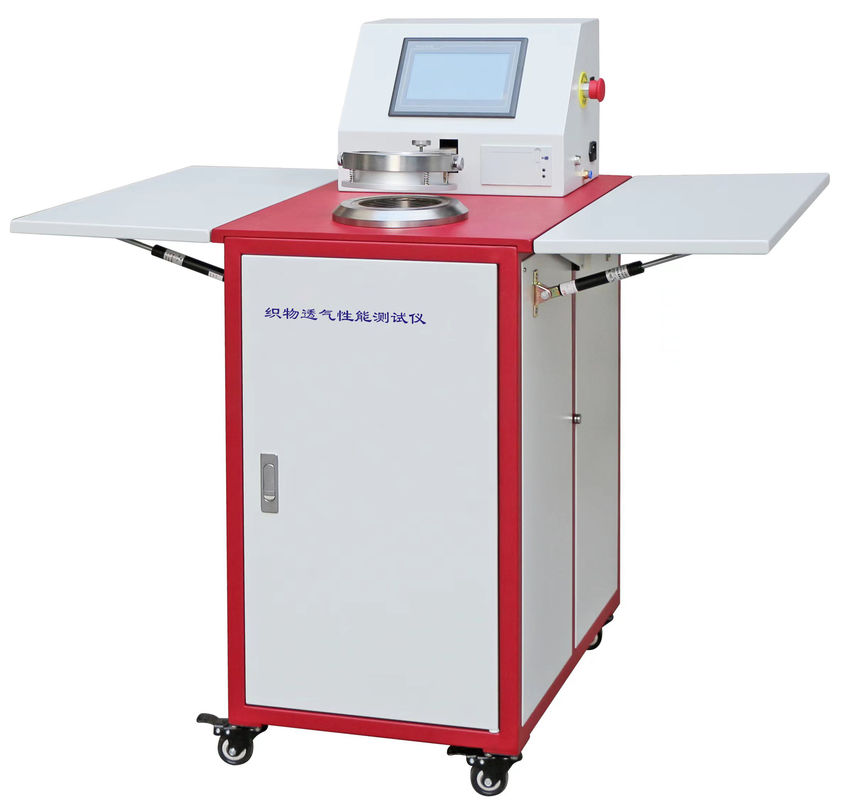

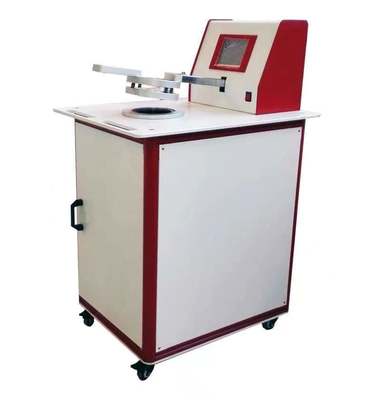

Máy đo độ thấm không khí của vải

Model: GC-461E

1. Giới thiệu

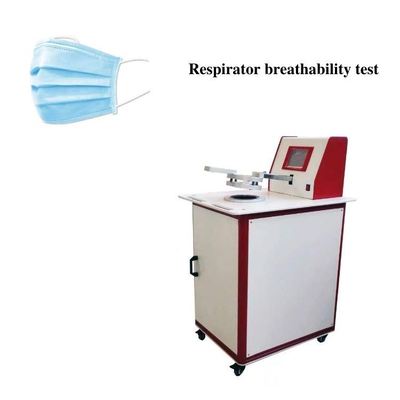

Thiết bị được sử dụng để kiểm tra độ thấm không khí của các loại vải công nghiệp đặc biệt, vải thông thường, hàng dệt kim, vải không dệt và giấy lọc công nghiệp, v.v. Hiệu suất của thiết bị tuân thủ theo tiêu chuẩn GB/T545397 về xác định độ thấm của vải và các yêu cầu khác của tiêu chuẩn quốc gia đối với các thiết bị kiểm tra. Với màn hình hiển thị số, cài đặt thông số kiểm tra kỹ thuật số và cảm biến có độ chính xác cao được sử dụng thay cho phương pháp kiểm tra chênh lệch áp suất cột nước truyền thống, và với một máy vi tính để tính toán dữ liệu kiểm tra thay vì chuyển đổi thủ công, thiết bị dễ vận hành và có độ chính xác và hiệu quả cao.
2. Thông số kỹ thuật:

2.1 Phạm vi kiểm tra áp suất: 1～4000Pa
2.2 Độ thấm không khí có thể kiểm tra: 2～9999mm/s
2.3 Lỗi kiểm tra: ≤±2％
2.4 Độ dày vải có thể kiểm tra: ≤8mm
2.5 Điều chỉnh luồng gió: Điều chỉnh động theo phản hồi dữ liệu
2.6 Vòng giá trị xác định cho diện tích mẫu: 4 miếng 5cm2；20cm2；50cm2；100cm2；
2.7 Vòng đường kính xác định cho diện tích mẫu: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 Vòi phun: 10 chiếc
2.9 Nguồn điện: 1500W
2.10 Trọng lượng: 65Kg
2.11 Kích thước bên ngoài: 600×700×1100mm (D×R×C)
3. Cấu tạo

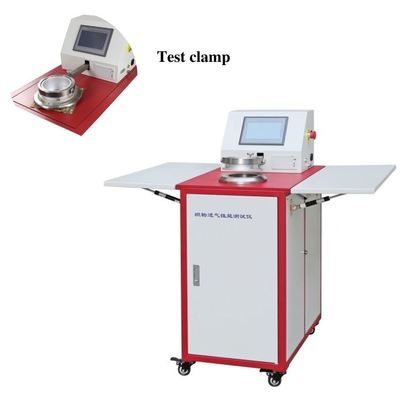

Bên ngoài, thiết bị bao gồm khung đỡ, thiết bị cố định mẫu, đồng hồ đo lưu lượng, bảng hiển thị, v.v. và bên trong là cảm biến áp suất, bộ xử lý dữ liệu CPU, máy hút gió, thiết bị điều chỉnh phản hồi, v.v.
3.1
Khung đỡ, được làm bằng thép tấm dập trực tiếp và phun nhựa, chắc chắn, nhẹ và hấp dẫn cũng như chống ăn mòn và có thể làm sạch.3.2
Hoạt động của thiết bị cố định mẫu được thực hiện bằng tay cầm ấn dưới bàn thao tác điều khiển chuyển động lên xuống của đầu ép mẫu thông qua cơ cấu đòn bẩy bánh răng trục khuỷu. Mẫu được ép chặt bằng lực ép đủ lớn từ thiết bị cố định và khớp nối nổi giữa đầu ép và trục điểm tựa.3.3
Xi lanh đo lưu lượng, được làm bằng ống thép liền mạch được hàn, bền và chắc chắn. Với cửa và khóa cửa, độ kín khí và dễ dàng thay thế vòi phun được đảm bảo.3.4
Màn hình hiển thị số vòi phun (đường kính lỗ): Việc sử dụng kích thước lỗ vòi phun hiện đang được chọn hiển thị trên màn hình này: Theo kích thước lỗ vòi phun hiện đang được chọn, nhấn phím [Set] và đèn báo ở góc trên bên trái của màn hình hiển thị số vòi phun (đường kính lỗ) được bật. nó được nhắc để đưa vào một số vòi phun.
