| Tên thương hiệu: | GC |
| Số mẫu: | GC-432C |
| MOQ: | 1 bộ |
| giá bán: | Negotiated |
| Thời gian giao hàng: | trong kho |
| Điều khoản thanh toán: | TT |

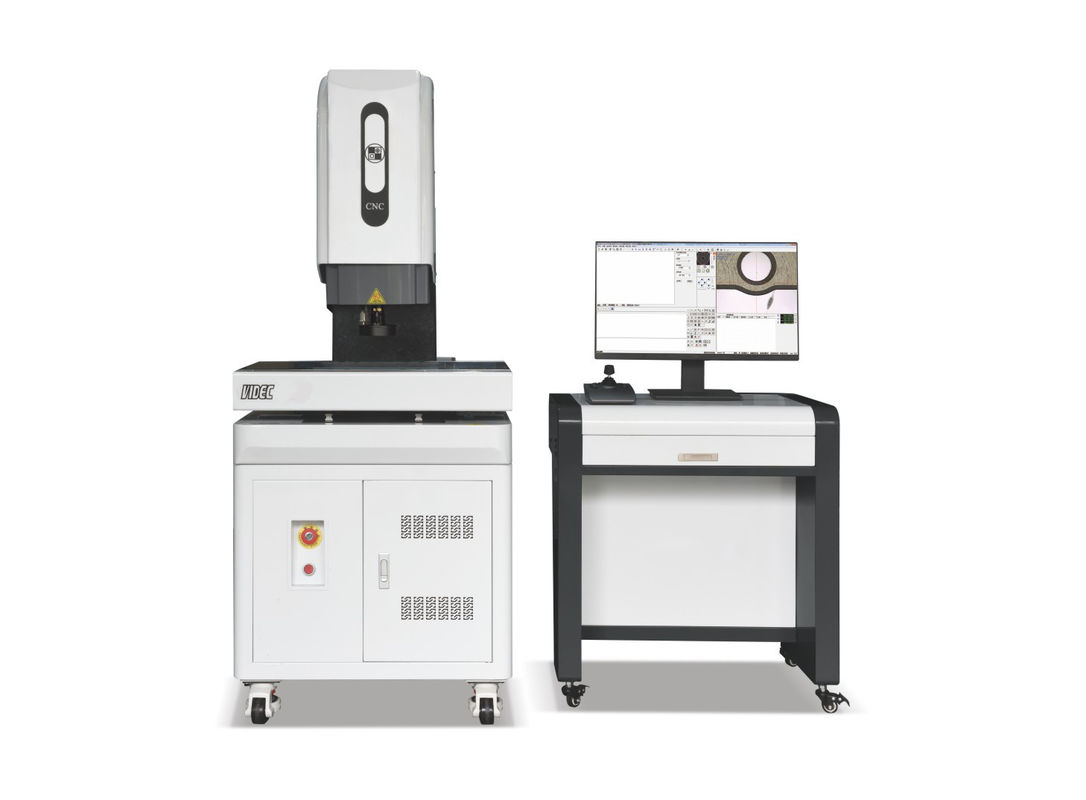

Thiết bị đo hình ảnh tự động
Đặc điểm
Ø Cả ba trục đều được điều khiển bởi các hướng dẫn tuyến tính chính xác cao của Taiwan HIWIN và các ốc vít loại nghiền, với tiếng ồn và rung động thấp và biến dạng sai số hình học động tối thiểu.
Ø Sử dụng đá granit đá cẩm thạch chất lượng cao cơ sở và cột, với ổn định nhiệt độ tốt và chống biến dạng của hiệu ứng thực tế.
Ø Sử dụng đá granit + máy bay nhôm bàn làm việc, quán tính nhỏ, đảm bảo vị trí chính xác và hiệu suất trạng thái ổn định cho hoạt động tốc độ cao.
Ø Phân tích cấu trúc yếu tố hữu hạn và thiết kế cấu trúc tối ưu cho loạt này đảm bảo độ chính xác và ổn định tổng thể của hệ thống.
Ø Sử dụng bộ điều khiển tích hợp đa chức năng và ổ servo motor hiệu suất cao nhập khẩu để nhận ra kiểm soát vòng kín đầy đủ.
Ø Nó có chức năng điều hướng đo lường giúp dễ dàng tìm nhanh vị trí đo lường.
Các thông số kỹ thuật
|
Số mẫu |
432C |
|||
|
XYZ Đánh giá đợt đập |
400*300*200 |
|||
|
Khoảng cách làm việc |
90mm |
|||
|
Kích thước tổng thể Lx*Ly*Lz |
815*1160*1710 |
|||
|
Trọng lượng tối đa |
30kg |
|||
|
Trọng lượng thiết bị |
360kg |
|||
|
Nguồn cung cấp điện |
AC220V±10%, 10A, 50/60Hz |
|||
|
Độ chính xác đo |
X/Y轴:(2.5+L/200(μm,Z轴:(5+L/200(μm |
|||
|
Khả năng lặp lại |
2μm |
|||
|
Máy tính |
motherboard H 81 M CPU Intel Core i5 4590 8 Bộ nhớ truy cập Grandom,500 Gđộng cơ trạng thái rắn,Nguồn cung cấp điện cho khung Kanawada,HKC24"IPS |
|||
|
Độ cao quang học trục Z |
Độ cao quang không tiếp xúc trục Z là tiêu chuẩn. |
|||
|
Vít lái xe |
X / Y / Z ba trục Đài Loan TBI nghiền bóng lớp yên tĩnh vít |
|||
|
Hướng dẫn truyền tải |
X / Y / Z ba trục Đài Loan HIWIN đường dẫn tuyến tính im lặng |
|||
|
Động cơ phụ trợ |
X/Y/Z ba trục Đài Loan Delta năng suất cao AC servo động cơ |
|||
|
Phần mềm |
Phần mềm đo đa chức năng CNC-IN3D |
|||
|
Máy điều khiển |
CNC-420 Full Closed Loop Motion Controller |
|||
|
Thang đo raster |
Scale chip kim loại,độ phân giải 0.5μm |
|||
|
Camera CCD |
Máy ảnh màu CCD kỹ thuật số 130W pixel 1/2 HD |
|||
|
Ống kính điều hướng |
V-200 Large Field of View Wide Angle Lens điều hướng |
|||
|
Kính quang học |
Xếp ảnh tự động ống kính/Xếp ảnh ống kính 0.7-4.5X,Độ phóng to hình ảnh 20-200X |
|||
|
Hệ thống chiếu sáng |
256 cấp có thể lập trình năm vòng và tám vùng nguồn ánh sáng bề mặt vòng + đường viền nguồn ánh sáng lạnh LED |
|||
giới thiệu của Guangdong Guangce Instrument Technology Co., Ltd
|
|
