Tên

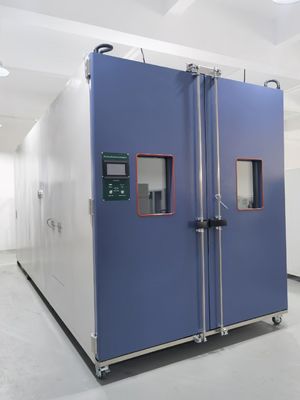

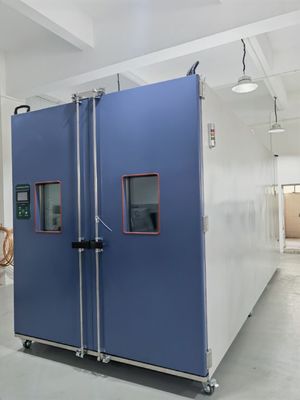

Phòng thử nhiệt độ và độ ẩm liên tục

Số lượng

1 bộ

Tiêu chuẩn

1. GB11158 Điều kiện kỹ thuật của phòng thử nhiệt độ cao

2. GB10589-89 Điều kiện kỹ thuật của phòng thử nhiệt độ thấp

3. GB10592-89 Điều kiện kỹ thuật của phòng thử nhiệt độ cao và thấp

4. GB/T10586-89 Điều kiện kỹ thuật của Phòng thử nhiệt ẩm

5. GB/T2423.1-2008 Phương pháp thử nghiệm trong buồng thử nhiệt độ thấp

GB/T2423.2-2008 Phương pháp thử nghiệm cho buồng thử nhiệt độ cao

7. GB/T2423.3-2006 Phương pháp thử nghiệm trong buồng thử nhiệt ẩm

8. GB/T2423.4-2008 Phương pháp thử nghiệm nhiệt ẩm xen kẽ

9. GB/T2423.22-2002 Phương pháp thử nghiệm thay đổi nhiệt độ

10. IEC60068-2-1.1990 Phương pháp thử nghiệm trong buồng thử nhiệt độ thấp

11. IEC60068-2-2.1974 Phương pháp thử nghiệm trong buồng thử nhiệt độ cao

GJB150.3 thử nghiệm nhiệt độ cao

13. GJB150.4 thử nghiệm nhiệt độ thấp

GJB150.9 Kiểm tra nhiệt ẩm

Đặc điểm

Thiết kế hình dạng hoàn hảo, ngoại hình chất lượng cao, thiết bị tiếng ồn thấp, hoạt động đơn giản, an toàn và đáng tin cậy

Các mặt hàng bị cấm cho thiết bị thí nghiệm

1- Kiểm tra hoặc lưu trữ các mẫu chất dễ cháy, nổ và dễ bay hơi

2. Các mẫu chất ăn mòn để thử nghiệm hoặc lưu trữ

3. Kiểm tra hoặc lưu trữ các mẫu sinh học

4- Kiểm tra hoặc lưu trữ các mẫu của các nguồn phát xạ điện từ mạnh

Kích thước hộp bên trong và kích thước hộp bên ngoài

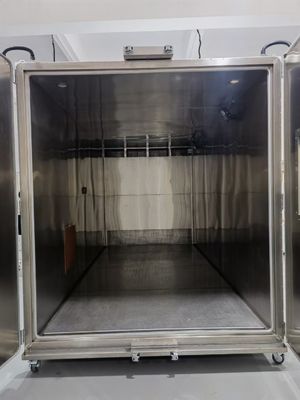

Kích thước hộp bên trong: (W*H*D) 2000mm*2000mm*2000mm

Phạm vi nhiệt độ

-40 ~ + 150 °

Phạm vi độ ẩm

20 ∼98%

Phạm vi điều khiển nhiệt độ và độ ẩm

Tính ổn định điều khiển

Nhiệt độ ± 0,5°C; Độ ẩm ± 2%

Sự thống nhất của sự phân phối

Nhiệt độ ± 2,0°C; Độ ẩm ± 3,0%

Nghị quyết

Nhiệt độ: 0.01°C; Độ ẩm: 0.1%R.H.

Thời gian làm nóng

Trung bình 3 °C/min, sưởi ấm không tuyến tính

Thời gian làm mát

Trung bình 1 °C/min, làm mát không tuyến tính

Giới hạn nhiệt độ

Nhiệt độ tối đa +150°C; Nhiệt độ tối thiểu -70°C

Giới thiệu ngắn gọn về cấu trúc hộp

Toàn bộ được chia thành ba sự kết hợp: phòng thí nghiệm, tủ điều khiển điện, và phòng máy: phía trên bên trái là phòng thí nghiệm,bao gồm bể thí nghiệm lớp cách nhiệt, và cửa duy nhất bên trái được sử dụng để vào và ra; tủ điều khiển điện nằm ở phía bên phải, và bảng điều khiển Nó chủ yếu bao gồm một bộ điều khiển nhiệt độ,một nút chuyển đổi, và một đèn chỉ báo bảo vệ lỗi; phòng máy được đặt bên dưới phòng thí nghiệm và bao gồm bộ lọc, van điện, các bộ phận mạch, máy nén và các phụ kiện khác.

Vật liệu vỏ

Sơn tấm thép

Vật liệu hộp bên trong

SUS#304 tấm thép không gỉ

Vật liệu cách nhiệt

Polyurethane bọt cứng + len thủy tinh

Bấm

1 Nén bọt silicone

Thang

Có 2 kệ thép không gỉ với chiều cao điều chỉnh trong hộp

Máy sưởi

Nhập Taiwan nhập khẩu thép không gỉ loại vây ống sưởi ấm ống

Máy làm ẩm

Thiết kế xi lanh làm ẩm phân chia

Quạt

động cơ

Cánh kéo dài thép không gỉ

Vòng xoay gió hợp kim nhôm cánh đa cánh

Hệ thống cung cấp và lưu thông không khí đặc biệt có thể điều chỉnh

Cửa hộp

Cửa duy nhất, cửa đôi, nhúng không phản ứng tay cầm phẳng

Kính chân không ba lớp để mở rộng cửa sổ

Sưởi ấm bằng điện, khử sương mù tự động, đèn LED

Thùng nước

1 bể nước có thể tháo rời (dễ lau)

1 máy bơm nước tự động (tự động vận chuyển nguồn cung cấp nước từ bể dưới lên lớp trên)

Thiết bị báo động thiếu nước

Bộ ba chân

Phần dưới của thân máy bay được trang bị 4 bánh polyurethane di động phổ biến

Tính năng hệ thống làm lạnh

Công nghệ điều chỉnh tải tự động nhiều giai đoạn

Máy nén ~ Pháp "Tecumseh" thương hiệu máy nén hermetic

Tốc tụ ~ kiểu vây với quạt làm mát Đài Loan

Khả năng điều chỉnh tải tự động nhiều giai đoạn loại đuôi

Van mở rộng ~ Các thành phần nhập khẩu từ châu Âu và Mỹ

Chất làm lạnh ~ Chất làm lạnh đông lạnh thân thiện với môi trường

Thiết bị phụ kiện ~ Desiccant, Oil Separator, Refrigerant Window, v.v...

Hình của bộ điều khiển

Phương pháp kiểm soát

Hệ thống kiểm soát nhiệt độ và độ ẩm cân bằng (BTHC) điều khiển SSR theo cách PID, để lượng sưởi ấm và làm ẩm của hệ thống bằng với nhiệt và độ ẩm mất,để nó có thể được sử dụng ổn định trong một thời gian dài.

Tính năng điều khiển

Thiết kế nghiên cứu và phát triển độc lập

Bộ điều khiển logic có thể lập trình

LCD, màn hình màu

Loại phím trực tiếp màn hình cảm ứng

Nhiệt độ và độ ẩm đồng thời điều khiển lập trình

Hiển thị tiếng Trung và tiếng Anh

Màn hình lớn màu thật 7 inch

Bộ điều khiển LCD lớn với độ tương phản cao và chức năng chiếu sáng hậu trường điều chỉnh.

Thông số kỹ thuật của bộ điều khiển

Độ chính xác: Nhiệt độ ± 0,1°C, độ ẩm ± 1%R.H

Độ phân giải: Nhiệt độ ± 0.1, Độ ẩm ± 0,1% RH

Với chức năng chờ và báo động giới hạn trên và dưới

Chọn tín hiệu đầu vào nhiệt độ và độ ẩm PT 100Ω*2 (đèn sưởi khô và bóng ướt)

9 nhóm cài đặt tham số điều khiển P.I.D, tính toán tự động P.I.D

Điều chỉnh tự động bóng ướt và khô

Chức năng hiển thị màn hình

Sử dụng kiểu đối thoại màn hình, không cần phải nhập phím, màn hình trực tiếp chạm vào các tùy chọn

Các thiết lập nhiệt độ và độ ẩm (SV) và giá trị thực tế (PV) được hiển thị trực tiếp

Có thể hiển thị số chương trình đang chạy, phân đoạn, thời gian còn lại và thời gian chu kỳ

·Chức năng thời gian tích lũy hoạt động

Giá trị thiết lập chương trình nhiệt độ và độ ẩm được hiển thị trong một đường cong đồ thị, với chức năng thực hiện đường cong chương trình hiển thị thời gian thực

Với một màn hình chỉnh sửa chương trình riêng biệt, mỗi trang có thể nhập ít nhất 5 phân đoạn nhiệt độ, độ ẩm và thời gian

Tiếng Trung và tiếng Anh có thể được chuyển tùy ý.

Màn hình báo lỗi được hiển thị.

Màn hình có thể được điều chỉnh cho đèn nền

Chức năng bảo vệ màn hình hiển thị có thể được thiết lập như bộ đếm thời gian, TIMER hoặc tắt thủ công.

Khả năng chương trình và chức năng điều khiển

Các nhóm chương trình có sẵn: tối đa 120 PATTEN

Khả năng bộ nhớ có thể sử dụng: 1200 SEGMENTS tổng cộng

Các lệnh lặp lại: mỗi lệnh có thể được thực hiện tối đa 999 lần

Việc sản xuất chương trình áp dụng phong cách đối thoại, với các chức năng như chỉnh sửa, xóa và chèn.

Đặt thời gian của các phân đoạn 099Hour59Min

Với bộ nhớ chương trình tắt, nó sẽ tự động bắt đầu và tiếp tục thực hiện các chức năng chương trình sau khi bật

Các đường cong đồ họa có thể được hiển thị trong thời gian thực trong quá trình thực thi chương trình

Với chức năng khởi động và tắt theo lịch trình

Với chức năng điều chỉnh ngày và giờ

Chức năng khóa khóa và màn hình (LOCK)

Máy ép

Máy nén hermetic thương hiệu Tecumseh của Pháp

Hình ảnh máy nén

Máy ngưng tụ

Loại vây với quạt làm mát Đài Loan

Máy bốc hơi

Điều chỉnh tự động công suất tải đa phần kiểu vây

Van mở rộng

Các thành phần nhập khẩu từ châu Âu và Mỹ

Chất làm mát

Các chất làm lạnh đông lạnh thân thiện với môi trường (Hoa Kỳ Honeywell chất làm lạnh thân thiện với môi trường R404A và R23)

Đặc điểm

Sử dụng công nghệ điều chỉnh công suất tải tự động nhiều giai đoạn

Phụ trợ làm lạnh

Máy khô, máy tách dầu, cửa sổ làm lạnh, v.v...

Bể lưu trữ nước

1 bể nước tích hợp

Chất lượng nước

Thêm nước tinh khiết hoặc nước chưng cất (nước vòi sẽ có bụi bẩn, dễ dàng chặn đường ống và ảnh hưởng đến thử nghiệm sản phẩm)

Thiết bị bảo vệ

1. Bộ điều khiển công suất thyristor không vượt qua

2. Khởi động bảo vệ nhiệt đốt khí

3. nút bảo vệ áp suất quá cao máy nén

4. Compressor quá tải và chuyển đổi bảo vệ quá tải

5. Phong độ mất bảo vệ công tắc

6Không có bộ bảo vệ quá tải

7. Chuyển đổi bảo vệ thiếu nước bể nước

8Bảo hiểm nóng và ẩm nhanh

Sử dụng điện áp

220V±10% 50HZ

Sức mạnh

7KW

Môi trường cho phép

0 ~ 30°C

Môi trường đảm bảo hiệu suất

5 ~ 25°C

Nắp vít

Ø50mm lỗ thử nghiệm ở phía bên trái của thân máy bay với nắp vít 1 bộ

Vải không dệt

Xét nghiệm tiêu chuẩn vải không dệt 3 miếng

Thông số kỹ thuật

Cung cấp một bản sao khi đặt hàng

Hướng dẫn

Sổ tay thiết bị
