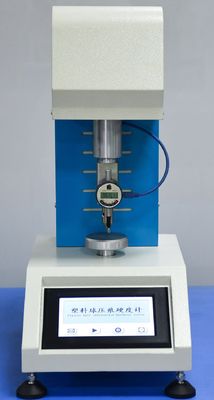

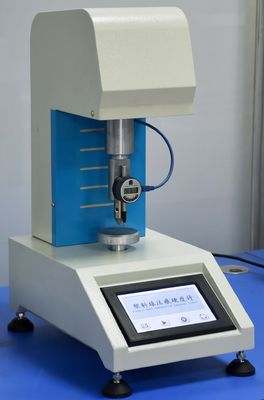

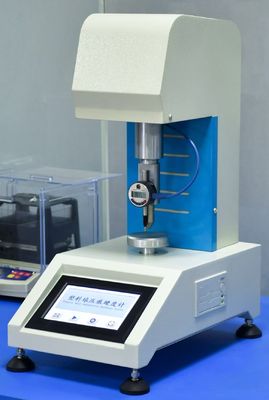

Máy thử độ cứng bền Máy thử độ cứng nhựa cho quả bóng nhựa

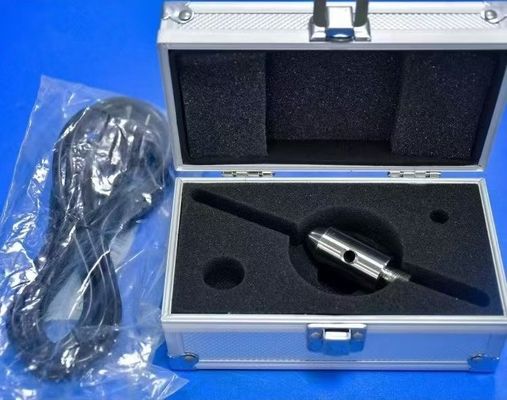

A. Đặc điểm:

1Công cụ này áp dụng điều khiển vi xử lý và công nghệ đo lường và điều khiển tích hợp và kỹ thuật số.

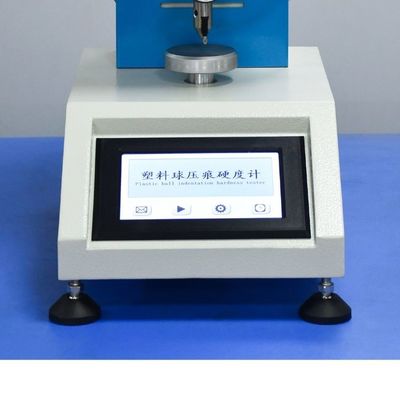

2. Hiển thị tinh thể màu Trung Quốc, màn hình cảm ứng hoạt động, dễ hiểu.
3Nó áp dụng chỉ số quay số hiển thị kỹ thuật số, hệ thống đo giá trị lực chính xác cao, đo lường cao và kiểm soát
chính xác và kiểm soát ổn định.
4. Máy in vi tính để in dữ liệu.
5Công cụ được nâng cấp để điều khiển màn hình cảm ứng, đó là mới, thuận tiện và dễ dàng để vận hành, và nhân bản hơn.
6Sử dụng màn hình màu thật 65535 kích thước lớn, hiệu ứng trực quan tốt hơn và giao diện hiển thị nhiều thông tin hơn.
7Cải thiện chức năng tính toán của kết quả thử nghiệm, giữ chữ thập phân và làm tròn kết quả để làm cho kết quả tính toán chính xác hơn.
8Các thiết lập tham số khác nhau có thể được thiết lập tùy ý, thuận tiện hơn cho các nhà kiểm tra hoạt động linh hoạt và đáp ứng các yêu cầu.
nhiều yêu cầu kiểm tra hơn
9Bất kỳ bước nào trong thử nghiệm có thể được bỏ qua bằng tay, điều này là thuận tiện cho thử nghiệm

B. Phương pháp kiểm tra độ cứng:

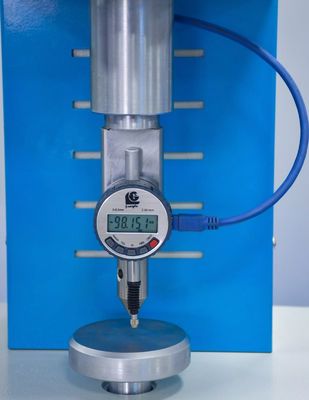

Xét nghiệm độ cứng của quả bóng nhựa bằng cách sử dụng một quả bóng thép có đường kính được chỉ định để nhấn thẳng đứng vào bề mặt của mẫu dưới tác động của tải trọng thử nghiệm,Và giữ nó cho một thời gian nhất định.Sau đó đọc giá trị độ sâu hốc.
1. Độ dày của mẫu không dưới 4mm, phạm vi điều chỉnh tốc độ nạp là trong vòng 2-7 giây, thường là 4-6 giây và thời gian nạp là 30 giây hoặc 60 giây;Kích thước tải nên được lựa chọn theo độ cứng dự kiến của mẫuNếu độ cứng cao hơn, một tải trọng lớn hơn có thể được chọn; nếu không, một tải trọng nhỏ hơn nên được chọn. nếu không thể đoán trước được độ cứng của mẫu phải được nâng cấp dần từ một tải trọng nhỏ,để không làm hỏng các thép quả bóng indenter và mẫuCác thử nghiệm có thể được thực hiện bằng cách chọn tải.
2.Độ cứng nhăn quả bóng có nghĩa là một quả bóng thép có đường kính được chỉ định được ép theo chiều dọc vào bề mặt của mẫu dưới tác động của tải trọng thử nghiệm và được giữ trong một khoảng thời gian nhất định.Cuối cùng, áp suất trung bình mỗi đơn vị diện tích được thể hiện trong Kgf / mm2 hoặc N / mm2.
biểu thức của nó là: H=0.21p/0.25πD (h-0.04) (kg/mm2)
P Ứng tải (kg)
độ sâu thâm nhập (mm)
Đường kính quả bóng thép (mm)
π - pi
Lưu ý: h=h1-h2
h1: Độ sâu hạch của tải lượng mẫu (mm);
h2: Sự biến dạng khung của thiết bị dưới tải trọng thử nghiệm (mm)
3Khoảng cách giữa trung tâm của điểm đo và cạnh của mẫu không ít hơn 10mm, và khoảng cách
giữa các trung tâm của hai điểm đo liền kề không ít hơn 10mm

C. Mục đích và chức năng chính:

Độ cứng nhựa đề cập đến khả năng của một vật liệu nhựa để chống lại bị ép vào nó bởi một vật thể cứng khác là
Kiểm tra độ cứng của quả bóng nhựa là sử dụng một quả bóng thép với một
đường kính được chỉ định để nhấn thẳng đứng vào bề mặt của mẫu dưới tác động của tải trọng thử nghiệm và đọc độ sâu hốc sau một khoảng thời gian nhất định.Nhận giá trị độ cứng của nó bằng cách tính toán hoặc bảng tìm kiếm.


Tiêu chuẩn áp dụng:

* GB/T3398.1-2008
Nhựa - Xác định độ cứng - Phần 1 Phương pháp bóng áp lực
* ISO 2039-1-2001
Nhựa - Xác định độ cứng bằng áp suất quả bóng
* JJG884-1994
Quy định xác minh máy kiểm tra độ cứng Rockwell nhựa
* JJG369
Quy tắc kiểm tra máy kiểm tra độ cứng của quả bóng nhựa
