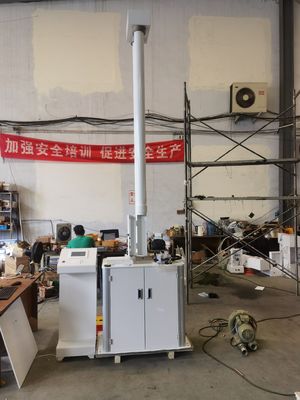

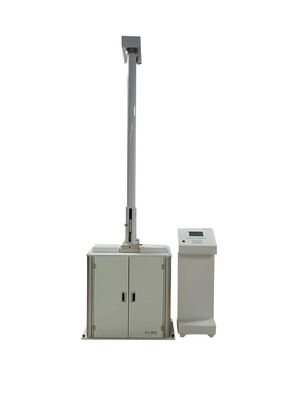

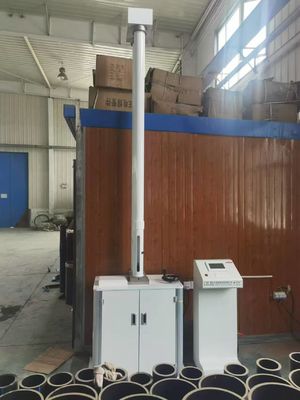

Máy thử nghiệm tác động rơi

1Nguyên tắc:

Máy thử nghiệm tác động ngã là phù hợp cho các đường ống khác nhau (PVC-U đường ống nước, đường ống nước thải, đường ống nước áp suất thấp, đường ống nước áp suất thấp, đường ống bọt lõi,ống sóng hai bức tườngNó cũng phù hợp để xác định hiệu suất chống va chạm bên ngoài của tấm nhựa cứng.Sản phẩm phù hợp với tiêu chuẩn công nghiệp JB/T9389, các điều kiện kỹ thuật của máy thử nghiệm tác động trọng lượng ngã và tiêu chuẩn quốc gia GB/T14152, GB/T14153, GB/T6112; cũng đáp ứng GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 và các tiêu chuẩn phương pháp thử khác.

2.Sử dụng :

Nó phù hợp với thử nghiệm va chạm các mẫu vật liệu không kim loại hoặc các sản phẩm như ống nhựa, thủy tinh, gốm, vv.Nó là một dụng cụ thử nghiệm được sử dụng để đánh giá khả năng chống va chạm của vật liệu.

3Các chỉ số kỹ thuật:

1. Năng lượng va chạm tối đa: 300 J

2- Trọng lượng của thân búa: 0.5kg ∙ 6.3kg

3. bán kính cong của đầu búa: một cho mỗi d25R50 và d90R50;

4. Độ cao va chạm: 2000mm và dưới

5. Sai lầm chiều cao va chạm: ± 2mm

6. Thông số kỹ thuật mẫu: Φ16mm Φ800mm

7Nguồn cung cấp năng lượng: 220V, 50Hz

8- Kích thước tổng thể: 900*800*4100mm

9. Trọng lượng máy: 380kg

4Các tiêu chuẩn liên quan:

ZBN72026 "Các điều kiện kỹ thuật cho máy thử tác động bằng búa thả"

GB/T14152 "Phương pháp thử nghiệm chống va chạm bên ngoài của ống nhựa nhiệt, khi tay đồng hồ quay"

GB/T14153 "Các quy tắc chung cho các phương pháp thử nghiệm va chạm bằng búa thả cho nhựa cứng"

GB6112 "Phương pháp thử nghiệm chống va chạm của các ống và phụ kiện thermoplastic (phương pháp giảm trọng lượng) "

GB/T10002.1 "Các đường ống polyvinyl clorua cứng (PVC-U) để cung cấp nước"

GB/T10002.3 "Dòng rác thải và nước thải dưới lòng đất sử dụng các đường ống polyvinyl clorua cứng (PVC-U) "

GB/T13664 "Bơm nhôm cứng polyvinyl clorua (PVC-U) để tưới nước dưới áp suất thấp"

GB11548 "Phương pháp thử nghiệm khả năng chống va chạm của các tấm nhựa cứng (Phương pháp đập búa) "

JB/T5125 "Các đường ống polyvinyl clorua cứng cho nông nghiệp"

JTT/529-2016 Bơm nhựa cho cây cầu bê tông

GB/T8814 "Profile polyvinyl clorua cứng (PVC) cho khung cửa sổ và cửa sổ"

GB/T5836.1 "Các đường ống polyvinyl clorua cứng để thoát nước tòa nhà"

GB/T 19472.1-2004 "Hệ thống ống dẫn đường tường cấu trúc polyethylene (PE) chôn vùi Phần 1: Polyethylene Double-Wall Corrugated Pipe "

5Thiết kế phần cứng và cấu trúc hệ thống:

1, Đài Loan Delta điều khiển có thể lập trình.

2, Đài Loan Delta thiết lập màn hình cảm ứng (bảy inch).

3, Một bộ máy thu quang điện xuyên tia của Hàn Quốc Onetokos.

4Một bộ bộ mã hóa quang điện.

5, Một bộ hệ thống bước và giảm tốc.

6Một bộ hệ thống truyền động dây chuyền.

7, Một bộ hỗ trợ mẫu hợp kim nhôm.

8Cơ thể búa, đầu búa và ghế búa được trang bị tiêu chuẩn.

9, Một bộ thiết bị nâng mẫu.

10, Một bộ hệ thống chống va chạm thứ cấp khí.

11Một bộ hệ thống hấp thụ điện từ.

6.Nguyên tắc thử nghiệm:

Lắp đặt ống hoặc hồ sơ được thử nghiệm trên bàn làm việc, điều chỉnh chiều cao của mẫu để bề mặt trên của mẫu chỉ ở cạnh dưới của hệ thống tương phản quang điện;chọn đầu búa và trọng lượng theo các yêu cầu tiêu chuẩn quốc gia, và kết hợp búa va chạm; điều chỉnh điện từ chiều cao của hệ thống hấp thụ, treo búa; điểm thử nghiệm; thả búa va chạm từ một nơi cao,quan sát vết nứt của ống hoặc hồ sơ, một hoặc ít hơn chỉ ra rằng sức đề kháng va chạm của ống hoặc hồ sơ là tốt, và nhiều hơn một chỉ ra rằng sức đề kháng va chạm hiệu suất va chạm không tốt.

7Các bước thử nghiệm:

A.mẫu cài đặt:

1.1 Bật nguồn và mở cửa bảo vệ mẫu.

1.2 Lắp đặt mẫu va chạm và điều chỉnh chiều cao của mẫu để cạnh trên của mẫu nằm gần bề mặt tiếp xúc của hệ thống quang điện;

B.chọn búa tác động:

1 Chọn mô hình đầu búa theo các yêu cầu tiêu chuẩn;

2 Kết hợp búa va chạm theo các yêu cầu tiêu chuẩn.

C.các thử nghiệm:

3.1 Điều chỉnh chiều cao của hệ thống hấp thụ điện từ, mở cửa sổ quan sát, đặt búa tác động kết hợp vào và hấp thụ nó vào điện từ;

3.2 Thiết lập chiều cao va chạm;

3.3 Đưa lên chiều cao đã thiết lập;

3.4 điểm chìa khóa thử nghiệm;

3.5 Kết quả thử nghiệm được đưa ra theo sự tổn thương của các mẫu;
